机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

主要是使用视图，通过零件投影关系，将工件外形尺寸、位置关系，准确 、详实 的展示出来。

现在电脑的普及，CAD软件使用非常方便，但是本章的内容，都是基于最基本的机械制图进行讲解，请大家打好基础以后再做进一步的学习，方便日常工作。

• 现场手绘草图
• 结构简图绘制
• 传动路线图的绘制
• 常见建构的绘制
  • 螺纹
  • 退刀槽
  • 键、键槽
  • 圆螺母及止动槽
  • O型圈
  • 轴用、孔用弹性挡圈

• 三视图
• 绘图比例
• 图纸图框
• 线型
• 字体及CAD的样式
• 常见工件的画法

我国机械制图，执行的是第一视图 的标准进行绘图。具体如下，如果遇到欧美图纸，往往会使用到第三视角。应此在工作中的时候，请大家注意，绘制视图的是遵循第一视角的位置关系 ，准确 布置各个视图，以便大家读图 和后续加工 。我们习惯称“三视图”，实际绘制是按照需要增补，。绘制零件图纸初期，避免视角的缺失，保证在3个视图内完全表达零件外形，如果视图不足，请自行添加相应的视图，并且放置位置准确，表达清晰，并且没有重复。

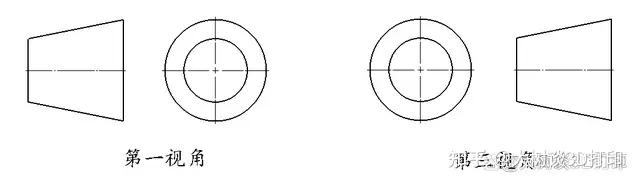

第一视角、第三视角对比

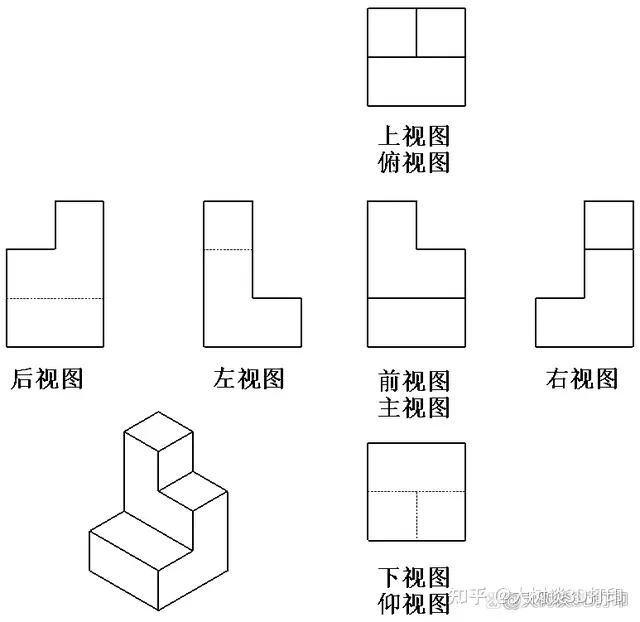

第一视角作图的6视图（我们使用）

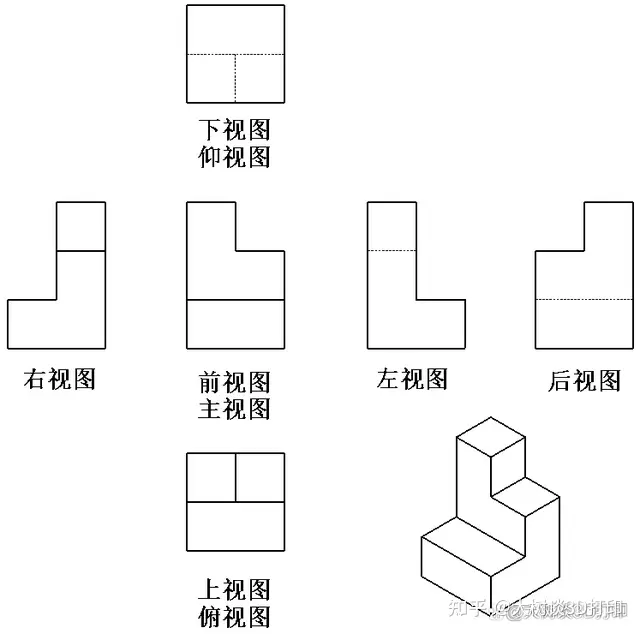

第三视角作图的6视图

从6个视图中，取：正视图（前视图）、左视图、俯视图（上视图），这三个不同方向的投影，绘制出来的图形，我们习惯称“三视图”。在实际绘制是按照需要增补。在绘制零件图纸初期，避免视图的缺失，保证完整绘制3个视图，完全表达零件外形，如果视图不足，请自行添加相应的辅助视图，并且放置位置准确，表达清晰，并且没有重复。

常用辅助视图：

• 剖视图
• 断面图
• 向视图

在使用CAD制图软件绘制时，我们都是按照1:1的比例进行真实作图，不需要去折算比例。

但是翻看我们的图纸，会发现比例框内有1:2、1:3各种比例。这个是由于图框调入后，为保证零件图在对应的图框范围，调整的绘图比例。我们在日常使用时，是要在最后再做此参数的调整。

通过不同的线型，将零件的位置关系，和功能部位进行区分识别。下图为国标规定的线型，具体实例，可以翻看《机械设计手册》-机械制图-部分线型的应用示例，查看详细内容

常用的线型

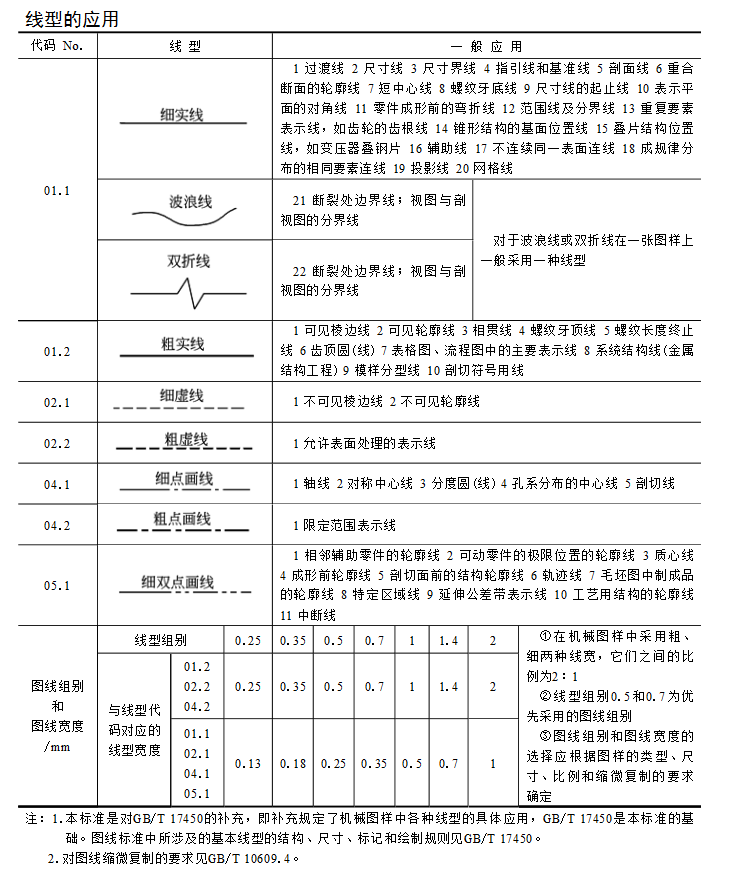

线型的应用

国标规定使用单线体进行日常制图工作，对应尺寸标注的位置也是做了进一步的描述和要求。现阶段我们使用的CAXA软件中，已经默认匹配进行了设置，大家在日常工作中，可以不需要进行调整直接使用。

对于尺寸标注的模板，基本可以满足要求，但是也建议大家查看国标或者机械制图要求，在标注时，根据进行细节的内容调整，方便读图。

参考国标和图纸情况，以下内容可以进行 适时调整

在使用一段时间以后，大家再根据自己的理解和需求，设定自用的模板。

这里为了节约篇幅，相关内容，请大家查看《机械设计手册》-机械制图-图样画法、螺纹及螺纹紧固件表示法、齿轮、花键表示法、弹簧表示法……的章节

常用结构组要学习图样

• 轴类零件
• 带轮
• 直齿轮、斜齿轮、锥齿轮（了解即可）
• 螺纹
• 键、键槽
• 圆螺母结构的设计
